Lettura meccanica Jacquard 104 ganci

La meccanica Jacquard 104 è un meccanismo d'imputaggio destinato a comandare una rimessa per licci (telai) e alcuni accessori, non è un meccanismo in stoffa operata in senso stretto, per via del suo esiguo numero di ganci.

Lettura del cartone 104 Jacquard
La lettura delle scatole 104 consiste nel forare le scatole per la meccanica 104, mediante uno stampo, a seconda dell'armatura che verrà utilizzata.







Il cartone viene bloccato tra le 2 piastre e i fori vengono praticati con le formine per biscotti. Usando le matrici, la perforazione viene eseguita con un martello. Per perforare un'armatura è necessario conoscere la fodera e il collo del meccanismo, cioè il posto occupato dagli aghi che controllano i ganci rispetto ai correntini. Le scatole forate vengono numerate sul lato della lanterna (lato destro della scatola) quindi intrecciate, cioè collegate tra loro da lacci o dal cordone di intreccio che viene fatto passare attraverso i fori esterni praticati in corrispondenza dei fori pedonne.













Foratura di scatole utilizzando uno stampo 104

Qui, il caso è un po' speciale perché vogliamo usare un meccanismo molto speciale 104: un meccanismo di aggancio. Questo meccanismo è destinato alla fabbricazione di tessuti cosiddetti "bayadere" (righe o bande orizzontali) e tessuti a scacchi, in cui più armature si susseguono a turno secondo varie combinazioni.
In questi tessuti il rapporto può svilupparsi su un numero considerevole di battute (da 2 a 3000 ad esempio nelle sciarpe). Realizzati con mezzi ordinari, questi report richiederebbero catene di scatole molto ingombranti e molto costose, mentre con meccanismi a gancio il numero di scatole è estremamente ridotto.
Questi meccanismi (che possono inoltre essere utilizzati come un meccanismo ordinario) sono provvisti di una sola fila di aghi. La griglia può essere spostata verticalmente in 4 diverse posizioni, e può quindi essere posizionata davanti a ciascuna delle 4 file di fori del cilindro, tramite un sistema posto a portata di mano del tessitore.
Ne consegue che utilizzando ogni fila di fori per la cucitura di un'armatura diversa, si possono selezionare a piacimento i telai secondo l'armatura scelta posizionando la fila di aghi davanti alla fila di fori appropriata e passare da un'armatura a una altro.
In conclusione abbiamo 4 meccaniche in una oppure, per ottenere questo risultato, sarebbe necessario avere 4 buste di scatole di cartone diverse, e per montare sulla meccanica sostituire le scatole ad ogni cambio di armatura.
Descriveremo questa meccanica speciale più avanti, con l'aiuto delle foto, perché siamo fortunati ad avere una tale meccanica, risalente al 1876, che viene pulita e regolata.






















Ecco le 8 scatole necessarie per le nostre 4 armature:
Armatura 1: taffetà, rapporto su 2 colpi (cartoni 3,5,7 = 1, cartoni 4,6,8 = 2)
Armatura 2: fantasia su 8 colpi
Armatura 3: fantasia su 8 colpi
Armatura 4: raso 8 luce su 8 colpi

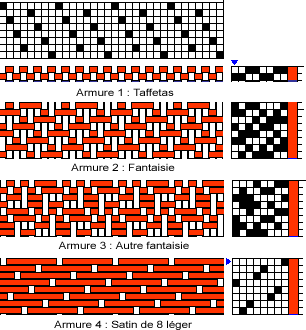

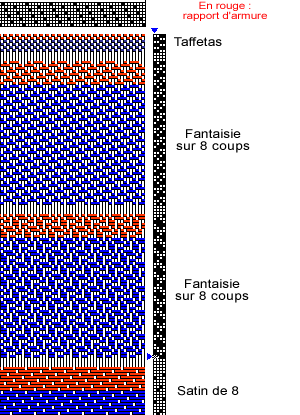

In questi bozzetti troviamo le 4 armature: dall'alto in basso, taffetà, fantasia 1, fantasia 2 e raso. In rosso, il rapporto (ripetizione) di ogni armatura.
Rimontaggio amalgamato su 8 telai I bordi non sono rappresentati.

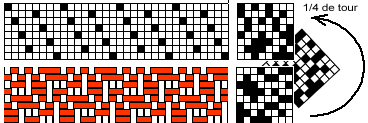

Questo layout di armatura può confonderti se usi un telaio a pedali.Viene eseguito nella modalità "Liftplan" presente nella maggior parte dei software (qui PCW Fiberworks). Studieremo questo metodo di plottaggio altrove, ma il semplice schizzo qui sotto dovrebbe già permetterti di capire questo grafico:
