Sistema di bloccaggio del rullo anteriore. Vista del cricchetto e della ruota dentata fissata al lato del rullo.

Sistema di bloccaggio del rullo anteriore

Sistema di sollevamento (vista aerea)

Sistema di lancio navetta

Rullo anteriore

Rullo posteriore

Scatole navetta

Altre foto di dettagli:

Il rullo posteriore ha 2 flange (1) di 33 cm di diametro forate al centro con un foro quadro di 65 mm per il passaggio dell'asta in legno. Le flange hanno 8 tacche larghe 2 cm per 5 cm di altezza che riceveranno le 8 traverse.

Il rullo anteriore ha 3 flange (1) di 15 cm di diametro forate al centro con un foro tondo da 12 mm per il passaggio di una barra filettata da 12 mm. Le flange hanno 8 tacche larghe 2 cm per 4 cm alte che riceveranno 8 traverse. Le flange sono filettate sull'asta filettata e bloccate tramite dadi: una flangia a ciascuna estremità, la terza al centro. Le 8 traverse vengono quindi fissate.

Rulli anteriori e posteriori

Le quattro tavole delle scatole navetta sono scanalate per tutta la loro lunghezza, a. La scanalatura è profonda 7 mm e alta 5 mm. Devono permettere ai tacchetti di scivolare con un certo gioco.

Attraverso questo recesso passa il montante 1 del battente. Le sue esatte dimensioni devono corrispondere alla sezione dei montanti 1 del battente, per consentirne il solo scorrimento. La parte 3 presenta le stesse rientranze.

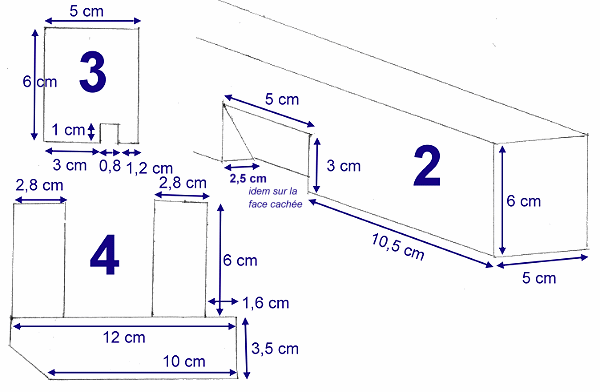

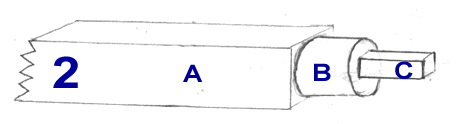

Particolare delle parti 2, 3 e 4

NB: Nella colonna "Sezione", il primo numero è la larghezza e il secondo numero è lo spessore.

3.5 cm x 12 cm

6 cm x 2.8 cm

225 cm

40 cm

152 cm

152 cm

95 cm

5

4

6 cm x 5 cm

3

6 cm x 5 cm

2

6 cm x 5 cm

1

Sezione

Part

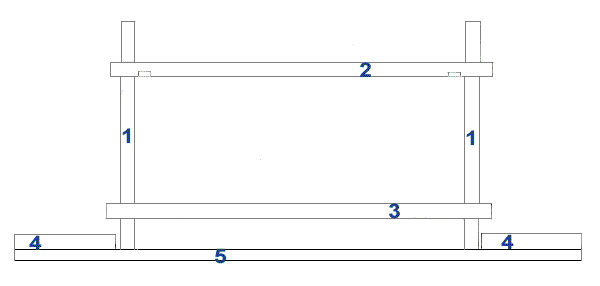

Battente

50 mm x 12 mm

80 cm

50 cm

145 cm

90 cm

Lunghezza

Calcole

Diametro 12 mm

Albero filettato

Parentesi

6 cm x 3 cm

Pedali

Sezione

I pedali sono forati per il passaggio di un'asta filettata (diam. 12 mm).Due staffe vengono utilizzate per sostenerli.Una rondella viene inserita tra ogni pedale per limitarne il contatto. L'altra estremità dei pedali riceverà dei chiodi per collegarli ai gradini.

Queste traversine possono essere assemblate lungo il telaio mediante tenoni e mortase o assemblaggio a graticcio rinforzato da staffe, a seconda delle tue capacità e degli strumenti che hai. Le traverse B ed E fungono da subbielli posteriori e anteriori.

Abbiamo scelto 120 cm di tessitura, adatta la tua scelta...

Traverses

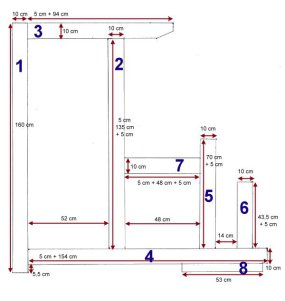

Dimensioni del telaio

Lunghezza totale: 190 cm

Altezza totale: 161 cm

Larghezza totale: larghezza telaio + 50 cm + 50 cm (2 scatole navetta)

Larghezza telaio = larghezza tessitura + 10 cm

Dimensioni

Questo è uno dei nostri telai, di tipo scandinavo ma fabbricato in Francia negli anni 1980-1985. Ispirato ai telai svedesi Glymakra, ampiamente distribuiti in Europa, questo telaio apporta miglioramenti significativi, in particolare per quanto riguarda i rulli posteriori e anteriori.
Questo tealaio ha anche il vantaggio di essere semplice da realizzare. Non include nessuna parte sagomata che non sia facilmente costruibile da un tuttofare un po' attrezzato per lavorare il legno. Inoltre, il 90% dei suoi elementi utilizza un'unica sezione di legno, il che faciliterà l'approvvigionamento.

Ti forniremo quindi tutto il necessario per realizzare da solo o far realizzare questo mestiere da un falegname:

- L'elenco dettagliato completo di tutte le parti che lo compongono.
- Un piano completo, dettagliato e completo.
- Foto dettagliate.
- Descrizioni, consigli e spiegazioni semplici e complete.

Di semplice costruzione, puoi anche scegliere tu stesso la larghezza desiderata.

Caratteristiche principali :


- Fatto di quercia, puoi usare un legno meno costoso, come il faggio, o anche il pino (ammesso che sia asciutto e denso).
- Assemblaggi per tenoni e mortase.
- Batacchio appeso.
- Scatole navetta e lanciatore navetta.
- Subbio di orditura con diametro superiore a un metro.
- Frenatura del rullo posteriore tramite funi e contrappeso (sacchetto).
- Avanzamento del rullo anteriore tramite leva (ruota a cricchetto).
- Banco integrato.
- Quattro armature (o più), sei pedali (o più)
- Controllo indipendente dei telai, sistema di sollevamento, controllo della puleggia.

Avrai così un telaio, solido, sicuro e ben progettato che ti darà la massima soddisfazione per un budget molto ragionevole.
Se sei un principiante, puoi quindi consultare le altre sezioni del sito, esistenti o per venire a sapere come completare il tuo materiale e imparare a tessere.

Costruisci il tuo telaio

Dopo aver cercato senza successo su Internet i progetti di un telaio decente, abbiamo deciso di realizzarlo e fornirtelo noi stessi ...

Parte    Lunghezza totale        Sezione           Qtà
   1             160 cm           10 cm x 5 cm        2
   2             145 cm           10 cm x 5 cm        2
   3             99  cm           10 cm x 5 cm         2
   4             159 cm           10 cm x 5 cm        2
   5              75 cm           10 cm x 5 cm         2
   6            48,5 cm           10 cm x 5 cm        2
   7              58 cm           10 cm x 5 cm         2
   8              53 cm          5,5 cm x 5 cm         2

Part                    Lunghezza totale        Sezione           Qtà
   A, B, C, D, E             120 cm           10 cm x 5 cm        1
