Le tracé du tissu
Le tracé des tissus est la représentation graphique des éléments à connaîtrepour pouvoir mettre en oeuvre un tissu à fabriquer. C'est la base de tout letissage, et les débutants ont souvent du mal à comprendre cette notion essentielle.

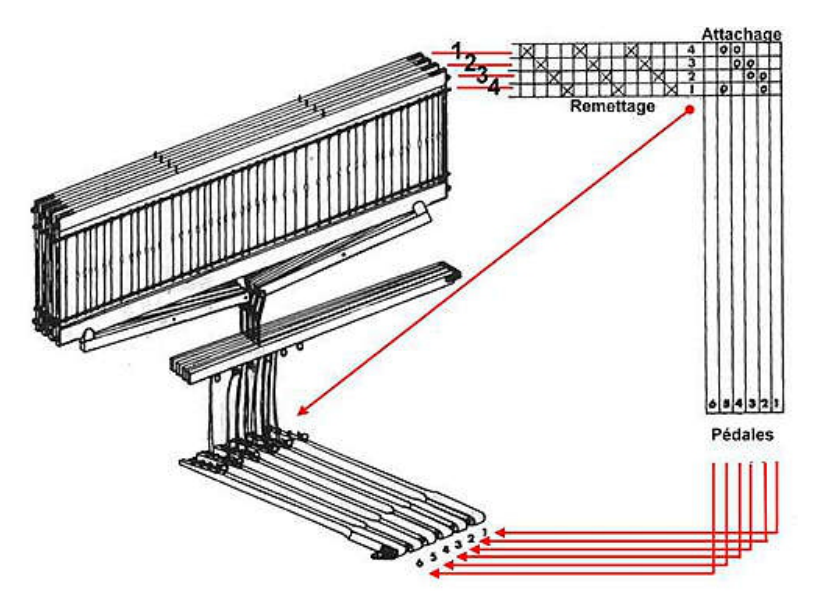

Le croquis ci-dessous est trés clair car il met en évidence les correspondances entre les organes du métier à tisser et les éléments graphiques qui leur correspondent dans le tracé d'armure.
Imprégnez-vous de ces correspondances...

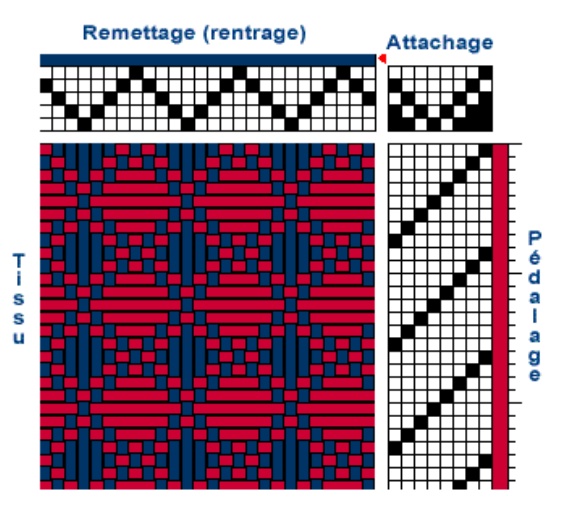

Le tracé de tissage est une représentation graphique des élémentsnécessaires pour pouvoir réaliser un tissu. Il comporte 4 éléments :
- Le tissu
- Le rentrage (ou remettage)
- L'attachage (des cadres aux pédales)
- La séquence de pédalage
Le croquis ci-dessus est trés clair car il met en évidence les correspondances entre les organes du métier à tisser et les éléments graphiques qui leur correspondent dans le tracé d'armure.
Imprégnez-vous de ces correspondances...
Le rentrage ou remettage est l'opération qui consiste à passer successivement chaque fil de la chaîne dans le maillon d'une lissed'un cadre. Les fils remis sur les lisses d'un même cadre se soulèverontau tissage tous en même temps lorsque l'on actionnera ce cadre.

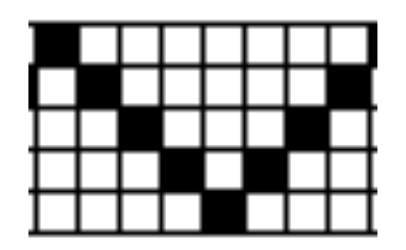

Le croquis ci-dessus indique la séquence de remettage qu'ilfaudra répéter n fois. Les interlignes horizontales représentent lescadres, et les verticales représentent les fils de chaîne.
Ici, 5 cadres et 8 fils
Par convention, le premier fil est à gauche et le premier cadre est situé au fond.
Un carré noir représente un fil pris, c'est à dire passé dans une lisse du cadre.
Le premier fil (celui de gauche) est remis sur le cadre 1 (le plus éloigné);
Le second fil sur le second cadre
Le troisième fil sur le troisième cadre
Le quatrième fil sur le quatrième cadre
Le cinquième fil sur le cinquième cadre
Le sixième fil sera remis sur le quatrième cadre
Le septième fil sur le troisième cadre
Etc.

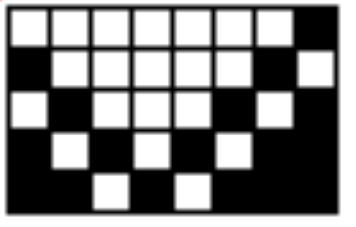

L'attachage indique quelles pédales sont attachées à quels cadres.
Nous avons ici 8 pédales et 5 cadres
La première pédale (celle de droite) est attachée aux cadres 1,3,4,5
La deuxième pédale est attachée aux cadres 2,4,5
La troisième pédale est attachée aux cadres 3,5
La quatrième pédale est attachée aux cadres 4
La cinquième pédale est attachée aux cadres 5
La sixième pédale est attachée aux cadres 4
La septième pédale est attachée aux cadres 3,5
La huitième pédale est attachée aux cadres 2,4,5
En appuyant sur une pédale, les cadres rattachés à elle se lèveront.
Voici l'ordre de pédalage.
On appuiera successivement sur les pédales 1,2,3,4,5,6,7,8 et ainsi de suite,en lancant la navette entre chaque appui.
Enfin, le tissu représente la trame (interlignes horizontales) et les fils de chaîne (interlignes verticales).
