Cours de tissage pratique
Ecole municipale de tissage de LyonProfesseur A.CREPT - Année 1912-1913
Le cours manuscrit a été recopié par nos soins.Ce cours de tissage sur métiers lyonnais à bras a été utilisé jusque dans les années 1980.

Réduction et vitesse du régulateur

La vitesse du régulateur dépend naturellement de la réduction du tissu c'est à dire du nombre de coups de trame à placer dans une mesure fixe de 1 cm par exemple.

Dans les métiers ou le battage est libre, c'est à dire se fait directement sur l'étoffe, la réduction est donnée par le poids du battant.

Le régulateur est dans ce cas réglé à une vitesse concordant avec la réduction donnée par le poids du battant. Cette vitesse se modifie en augmentant ou en diminuant la course du levier de commande du régulateur de manière à faire entrainer de 2, 3, 4, 5 dents à chaque mouvement de montée du levier.

Dans les métiers où l'on veut obtenir une réduction exactement uniforme, chose indispensable dans la plupart des étoffes pour ameublement, le battage peut être fixe (sur bois), le battant étant arrêté par des butées en bois ou en métal, généralement fixées après les banques du métier.

Le régulateur est dans ce cas d'un dispositif fifférent et il se désigne généralement sous le nom de régulateur compensateur. La réduction n'est alors donnée que par la vitesse d'enroulement du régulateur puisque le battant parcourt un mouvement uniforme, tassant la trame toujours au même point.

Dans ce dernier système, le levier du régulateur fait avancer généralement une dent du rochet à chaque coup et l'on modifie la vitesse du rochet et par suite la réduction du tissu en remplacant le rochet existant par un rochet ayant plus ou moins de dents.

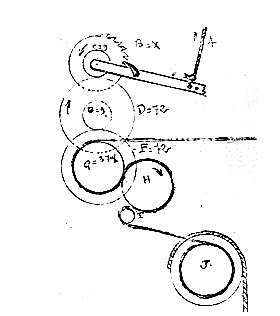

Calcul des constantes au cm et au pouce pour un régulateur à enroulement indirect.

Rapport des engrenages :
(D x F) / (C x E) = (72 x 72) / (9 x 9) = 64 tours de rochets pour 1 tour du rouleau d'étoffe.

Circonférence du rouleau d'étoffe :
37 cm ou 13,67 pouces

Constante au cm :
Circonférence en cm du rouleau d'appel = 37 / 64 = 0.58 rapport des engrenages.

Constante au pouce :
Circonférence en pouces du rouleau d'appel = 13,67 / 64 = 0.2135 rapport des engrenages.
