Cours de tissage pratique
Ecole municipale de tissage de LyonProfesseur A.CREPT - Année 1912-1913
Le cours manuscrit a été recopié par nos soins.Ce cours de tissage sur métiers lyonnais à bras a été utilisé jusque dans les années 1980.
Empoutage (1/3)
Les éléments qui relient les crochets de la mécanique aux fils de chaîne sont, de haut en bas :
La planche à collets qui est à la base de la mécanique et comporte autant de trous qu'il y a de crochets, le talon de chaque crochet reposant sur l'un de ces trous.
Le collet, qui est une boucle de cordelette dont l'une des extrémités est équipée d'un mousqueton de métal léger.
L'extrémité non équipée du mousqueton passe à travers un trou de la planche à collets puis est accrochée au talon du crochet.
L'arcade, qui est un solide fil double dont l'une des extrémités est munie d'une boucle s'accrochant au mousqueton du collet.
Les planchettes d'empoutage, situées sur un cadre placé entre la chaîne et la mécanique. Ce sont des planchettes de bois percées de trous d'environ 1 à 2 mm de diamètre disposés en quinconce.
Chaque arcade passe à travers l'un de ces trous.
Comme nous le verrons plus loin, les dimensions de ces planchettes et le nombre de rangs de trous varient selon le montage utilisé. Le rôle de ces planchettes est d'ordonner et maintenir en place les arcades et de les répartir dans la largeur que doit avoir le tissu.
Les mailles et leurs fuseaux: La maille la plus courante est composée d'un oeillet (maillon), en métal ou en verre comportant trois trous. Par le trou central passe le fil de chaîne. Par le trou supérieur passe une boucle de cordelette trés fine reliée en haut à l'extrémité inférieure de l'arcade. Et par le trou inférieur passe une boucle à l'extrémité inférieure de laquelle est fixée un fuseau, plomb longiforme ou baguette de métal dont le but est de plomber l'arcade pour qu'elle soit toujours tendue.

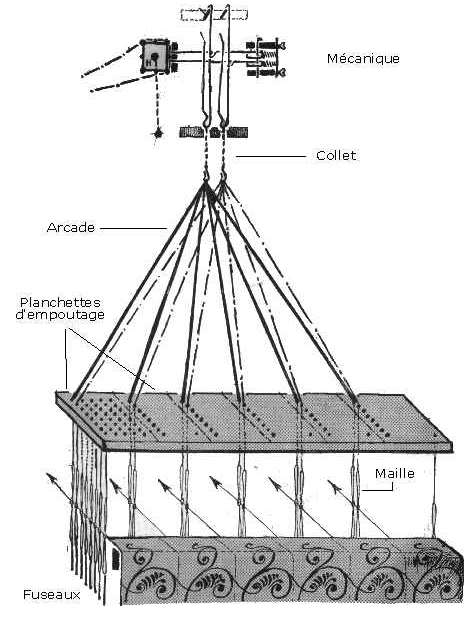

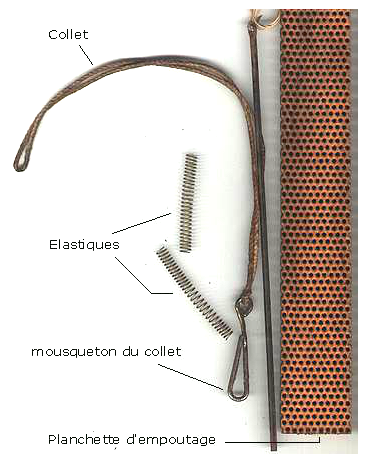

Les illustrations ci-dessous montrent ces différents éléments et comment ils sont assemblés entre eux.
Empoutage (2/3)
Comme nous l'avons vu précédemment, l'empoutage a pour but de guider les arcades dans leur mouvement et répartir les mailles et les fils dans la largeur imposée.
Cette opération consiste à passer les arcades dans les trous de les planches d'arcades, lesquelles sont maintenues horizontalement tandis que les arcades, toujours doubles, sont passées par leurs boucles sur une corde (fig.1).
Puisque la largeur d'un tissu est variable, et donc le nombre de fils et d'arcades plus ou moins élevé, le nombre de rangs d'empoutage ainsi que le nombre de trous composant un rang d'empoutage pourront être plus ou moins grands. Le rang commence derrière et finit devant la planche d'empoutage.
Exemple de la Fig.1 : Le rang a 8 trous de profondeur.
On trouve dans le commerce des planchettes de diverse réductions.

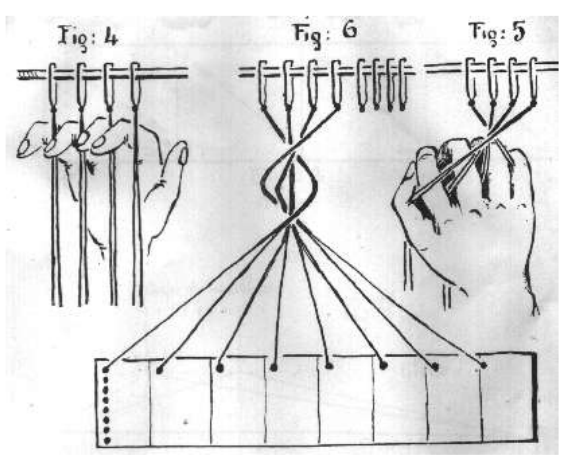

Lorsque le montage comporte plus de deux chemins (c'est à dire deux répétitions du dessin dans la largeur du tissu), on groupe les arcades destinées au même collet par une torsion (fig.4, 5, 6)

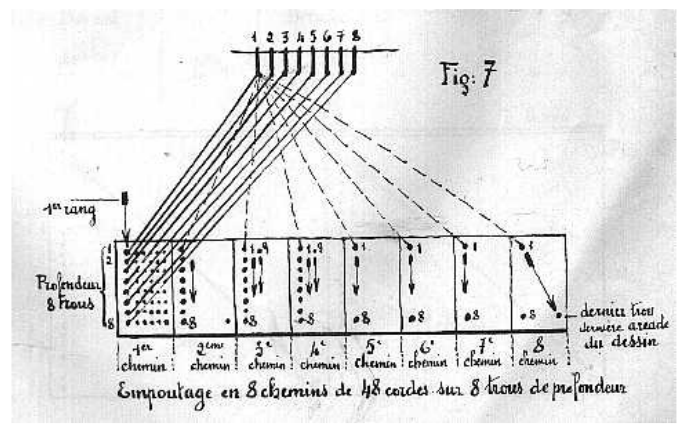

L'énoncé d'un empoutage comporte :
- Le nombre de chemins (répétitions du motif dans la largeur du tissu) et la largeur totale.Le nombre de cordes (arcades) par chemin.
- Le nombre de trous en profondeur.
- La réduction de la planchette.
- La place de la première arcade (en haut à gauche ou en bas à droite).
Empoutage (3/3)
Il y a de nombreuses combinaisons d'empoutage et il n'est pas le lieu ici de les étudier en détail. Nous pourrons ultérieurement consacrer une rubrique à l'étude de cette opération si des internautes le désirent.
Nous nous contenterons simplement d'énumérer les principales.
Les empoutages simples :
- l'empoutage suivi
- l'empoutage inversé
- l'empoutage sauté
- l'empoutage en plusieurs corps, indépendants ou non
Les empoutages complexes (ou montages) :
- montage à corps de maillons et lames indépendantes
- montage à corps de maillons et lames indépendantes de levée
- montage à tringlesmontage à plusieurs cordes au collet encroisées pour chaque chemin
- montage à plusieurs cordes au collet juxtaposéesmontage à planches mobiles
- montage à planches d'arcades extensibles pour échantillonnage
- montage pour gaze façonnée
