Cours de tissage pratique
Ecole municipale de tissage de LyonProfesseur A.CREPT - Année 1912-1913
Le cours manuscrit a été recopié par nos soins.Ce cours de tissage sur métiers lyonnais à bras a été utilisé jusque dans les années 1980.

Lisage des cartons

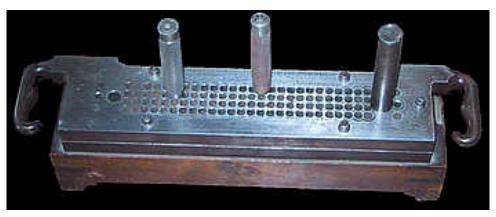

Le percage des cartons se fait ordinairement à l'aide d'une matrice composée de plaques d'acier percées de 104 trous à la division de la planchette d'aiguilles de la mécanique et désignées sous le nom de matrice.

Le carton est serré entre les 2 plaques et les trous sont percés à l'aide d'emporte pièces. En utilisant des plaques matrices le percage se fait avec un maillet. Il se fait plus rapidement en utilisant une presse analogue aux presses employées pour le percage des grans cartons de mécaniques Jacquard.

Pour percer une armure donnée, il faut connaître le garnissage et le colletage de la mécanique c'est à dire la place qu'occupent les aiguilles commandant les crochets en relation avec les lisses.

Le garnissage des mécaniques 104 se fait généralement sur les deux rangées extérieurs, la première, celle du bas commande généralement le coté droit des lisses et la quatrième rangée, celle d'en haut, commande les crochets situés à gauche de la mécanique et supportant les lisses du coté gauche.

La mécanique comporte 26 rangs et les deux crochets d'une même lisse sont situés sur le même rang.

Le colletage s'indique en énonçant sur quelle rangée horizontale les aiguilles sont placées et en comptant rang par rang en partant du premier rang de la mécanique qui est situé derrière pour aller vers la lanterne du cylindre.

Le colletage est reporté sur la plaque matrice et les trous sont percés en suivant les croix disposées d'après l'armure sur le tracé des lisses et des cartons.

Les cartons percés sont numérotés du coté de la lanterne (coté droit du carton) puis enlacés, c'est à dire reliés les uns aux autres par des lacettes ou de la corde d'enlaçage que l'on passe dans les trous extérieurs percés à coté des trous de pedonnes.
